Le Tige de Branchement Gaz en Polyéthylène est un élément de transition ou de connexion conçu pour faciliter le passage entre la partie enterrée et la partie aérienne de l’installation réceptrice, ou inversement. De plus, il permet également le passage à travers les murs de façade, offrant une solution sûre et efficace pour différents types d’installations.

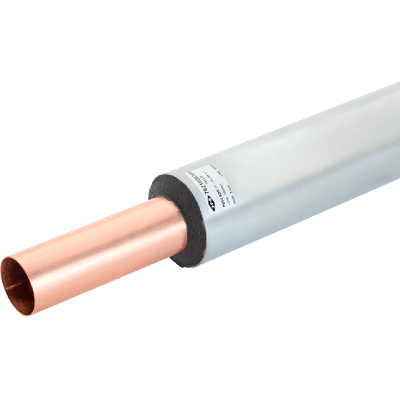

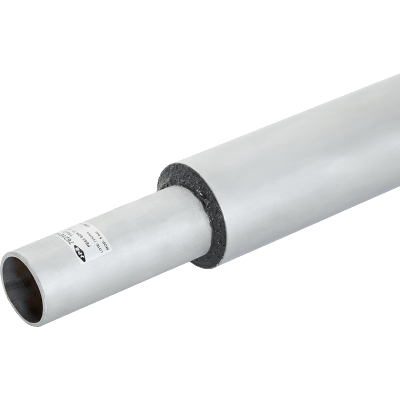

Par ailleurs, la liaison mécanique de la tige est protégée par une résine de polyuréthane anti-humidité et une gaine métallique de protection. De cette manière, une plus grande sécurité, résistance et durabilité face aux agents extérieurs et aux conditions environnementales défavorables sont garanties.
Configurations et matériaux

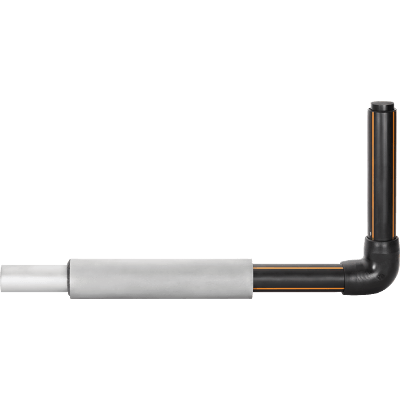

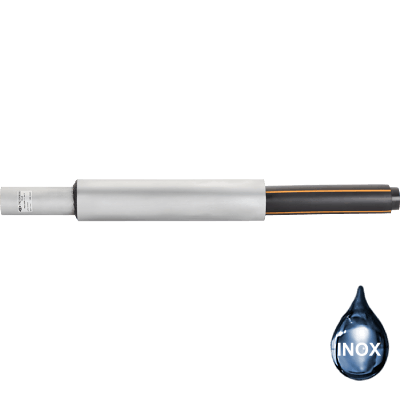

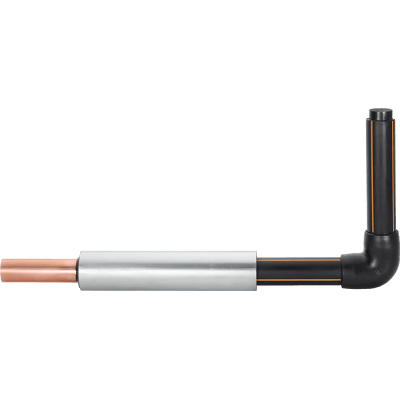

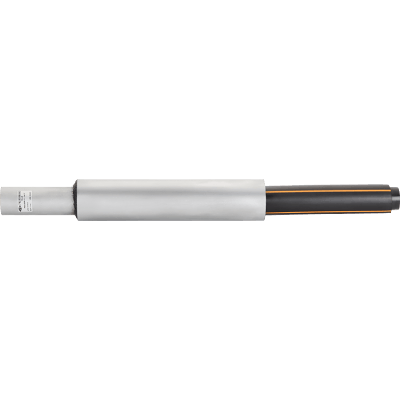

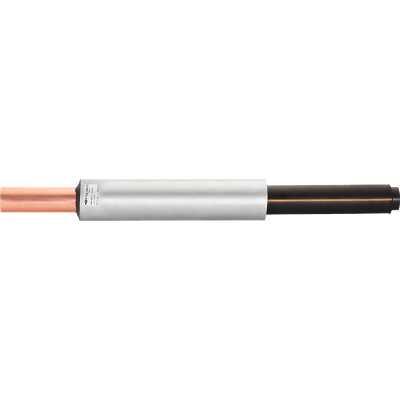

Le produit est fourni en deux configurations de fabrication : droite et coudée. En outre, il est disponible en trois types de matériaux de connexion : Polyéthylène/Cuivre, Polyéthylène/Acier et Polyéthylène/INOX.
De plus, cette variété de configurations et de matériaux permet d’adapter la tige de branchement à différents types d’installations et besoins techniques, facilitant ainsi son intégration dans des projets de gaz et de canalisation.
Code
7621003200
7621004000
7621006300
7621023200
7621024000
7621026300
7621029000
7621013200
7621014000
7621016300
7621019000
7621103200
7621104000
7621106300
7621203200
7621204000
7621206300
7621209000
DN
25 PE/CU
32 PE/CU
50 PE/CU
25 PE/INOX
32 PE/INOX
50 PE/INOX
80 PE/INOX
25 PE/AC
32 PE/AC
50 PE/AC
80 PE/AC
25 PE/CU
32 PE/CU
50 PE/CU
25 PE/AC
32 PE/AC
50 PE/AC
63 PE/AC
Ø PE mm
32
40
63
32
40
63
90
32
40
63
90
32
40
63
32
40
63
90
Ø mm
22
42
54
22
42
54
88
1″
1.1/4″
2″
3″
22
42
54
1″
1.1/4″
2″
3″
Emb. Unit.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Emb. Gral.
5
4
1
5
4
1
1
5
4
1
1
1
1
1
1
1
1
1
Applications et cadre normatif de la tige de branchement en polyéthylène
Tous ces raccords mécaniques fixes de transition PE-métal sont destinés aux réseaux, branchements et installations réceptrices utilisant des combustibles gazeux de la première, de la deuxième ou de la troisième famille, tels que définis par la norme EN 437.
Leur conception garantit la continuité mécanique et l’étanchéité au point de changement de matériau, en évitant les contraintes dues aux dilatations différentielles entre le polyéthylène et le métal. Cette caractéristique est essentielle pour les installations soumises à des variations thermiques, à une humidité permanente ou à des charges mécaniques propres au terrain.
Conformité à la norme UNE 60405
La norme UNE 60405 définit les exigences de construction, les méthodes d’essai et le marquage de ces composants, conformément à la classification indiquée au chapitre 5 de la Norme UNE 60405-1 pour les réseaux, branchements et installations réceptrices.
Avantages techniques de la tige de branchement
La tige de branchement en polyéthylène se distingue par sa grande fiabilité au point de transition entre le réseau enterré et l’installation aérienne. L’encapsulation par une résine de polyuréthane anti-humidité agit comme une barrière préventive contre les infiltrations, tandis que la gaine métallique extérieure offre une protection supplémentaire contre les chocs et les agents extérieurs.
Grâce à sa fabrication en version droite ou coudée, l’installateur peut adapter la solution aux conditions spécifiques du chantier, optimiser le tracé et réduire les contraintes inutiles au niveau du raccord.
